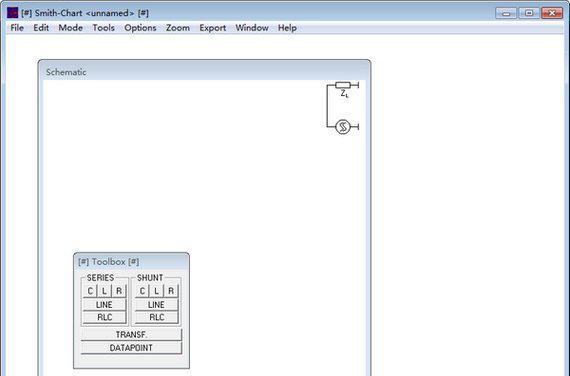

smith电子版是一款计算史密斯类圆图软件。smith电子版做阻抗匹配计算效果非常好，为了用户计算方便一般都会以50欧阻抗做为单位进行计算，是一个无线通信射频工程人员必备工具。

smith电子版使用方法：

史密斯圆图红色的，以水平线为圆心的圆代表等电阻线，

在该圆上任意一点的电阻都相等，也就是在该圆上实部都相等;

红色的向上或者向下的圆弧表示等阻抗线，在该圆上任意一点的阻抗相等，也就是该圆上虚部都相等;

蓝色的以水平线为圆心的圆代表等电导线，在该圆上任意一点的电导都相等;

蓝色的向上或者向下的圆弧表示等电纳线，在该圆上任意一点的电纳相等;

圆中间水平线是纯阻抗线，如果有点落在该直线上，表示的是纯电阻，

线上的标注均为电阻值(已做归一化处理);上面的英文

resistance component (r/zo), or conductance component (g/yo)

电阻(r/zo)或者电导(g/yo)

第二、三个大圆，

angle of transmiss on coefficient in degrees

传输系数的角度

angle of reflection coeffcient in degrees

反射系数的角度

第四、五个大圆，用于传输线计算，

wavelengths toward generator

朝向信号源的波长

wavelengths toward load

朝向负载的波长

为了计算方便一般都会以50欧阻抗做归一化处理，

例如一个100欧的电阻，在图上显示的是2(100/50)那个点;

水平线上方是感抗线，下方是容抗线;落在线上方的点，用电路表示，

就是一个电阻串联一个电感(b点)，落在线下方的点，是一个电阻串联一个电容(c点);

最内的第一个大圆，也就是用红色、蓝色标有1.0、0.9等数值的地方，表示的是阻抗或者导纳的数值。例如水平线上方，用红色标有0.2的地方，表示阻抗是50*0.2j=10j,上面的英文

inductive reactance component (+jx/zo), or capacitive susceptance (+jb/yo)

感抗 (+jx/zo)或者是容性电纳(+jb/yo)

capacitive reactance component (-jx/zo), or inductive susceptance (-jb yo)

容抗 (+jx/zo)或者是感性电纳(+jb/yo)
